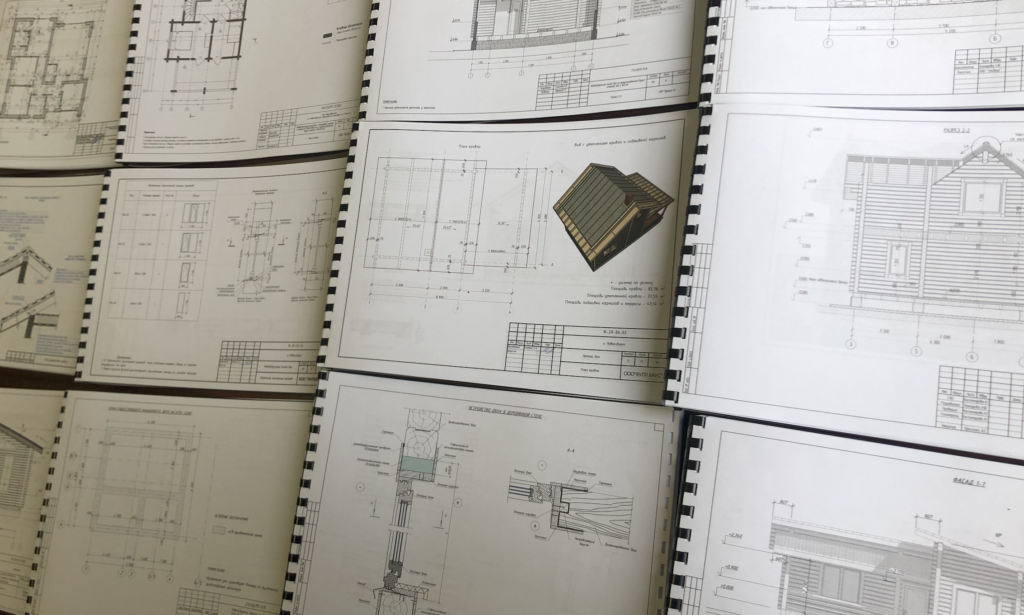

Что входит в рабочий проект дома из профилированного бруса

Когда вы решаете строить дом из профилированного бруса, одним из первых шагов становится получение рабочего проекта. По сути, это «навигатор» для строителей: в нём собраны все чертежи и расчёты, без которых возвести дом точно, безопасно и без лишних затрат невозможно. В этой статье мы разберём, из чего обычно состоит такой комплект и на что в нём обратить внимание.

Из чего состоит комплект

Обычно рабочий проект делят на два основных блока: архитектурный (АР) и конструктивный (КР). Коротко опишем, что в каждый входит.

Архитектурный раздел (АР):

Титульный лист и ведомость чертежей. Обеспечивают удобную навигацию по проектной документации.

Схема планировочной организации земельного участка. Показывает расположение строения на участке строительства.

Планы этажей. Показывают планировку: где будут комнаты, кухня, санузлы и т.п., указаны их площади.

Фасады. Визуальное представление экстерьера дома под различными ракурсами.

Разрезы. Демонстрируют, как дом «разрезается» по ключевым линиям — видны слои стен, перекрытий, кровли.

План кровли. Здесь фиксируют форму крыши, угол ската, расположение вентиляционных выходов, труб, мансардных окон, если они есть.

Перспективные 3D-виды. Помогают лучше воспринять объём и пропорции.

Спецификации. Отдельно выносят списки окон, дверей, иногда — элементов отделки.

Конструктивный раздел (КР):

План фундамента. Не только контур, но и указания по типу, глубине заложения, а также схемы армирования.

Монтажный план этажа с указаниями по монтажу стен. Для профилированного бруса важно детально показать, как венцы стыкуются, где ставятся нагели, как организуются перевязки.

Планы раскладки деревянных балок перекрытия (между этажами, под кровлей) со спецификациями.

Схема расположения основных элементов крыши (стропильная система) и 3D-вид ключевых узлов.

Узлы сопряжений. Детальные чертежи самых ответственных соединений: стык стены и фундамента, крепление стропил к мауэрлату, примыкание кровли к стенам.

Ведомость расхода материалов и данные по выборке древесины.

Карта раскроя бруса. Определяет необходимое количество заготовок бруса для производства домокомплекта согласно спецификации стеновых элементов.

Спецификация стеновых элементов. Показывает чертежи всех деталей стен, выполненных из бруса.

Почему это важно

Такой детальный комплект решает сразу несколько задач:

Снижает риск ошибок. Чёткие чертежи минимизируют разночтения на стройплощадке.

Помогает в закупках. Спецификации позволяют точно рассчитать количество материалов.

Упрощает контроль. По чертежам легко сверять ход работ.

Может потребоваться для согласований в соответствующих инстанциях.

Несколько советов при работе с проектом

Попросите проектировщика пояснить сложные узлы — иногда на чертеже не сразу понятно, как именно реализовано соединение.

Обратите внимание на примечания: там могут быть важные оговорки (например, про учёт усадки бруса, особые условия для конкретного региона или требования к обработке древесины антисептиками и огнезащитой).

Если проект адаптируют под ваш участок (меняют тип фундамента под грунт), убедитесь, что все связанные чертежи пересчитаны.
