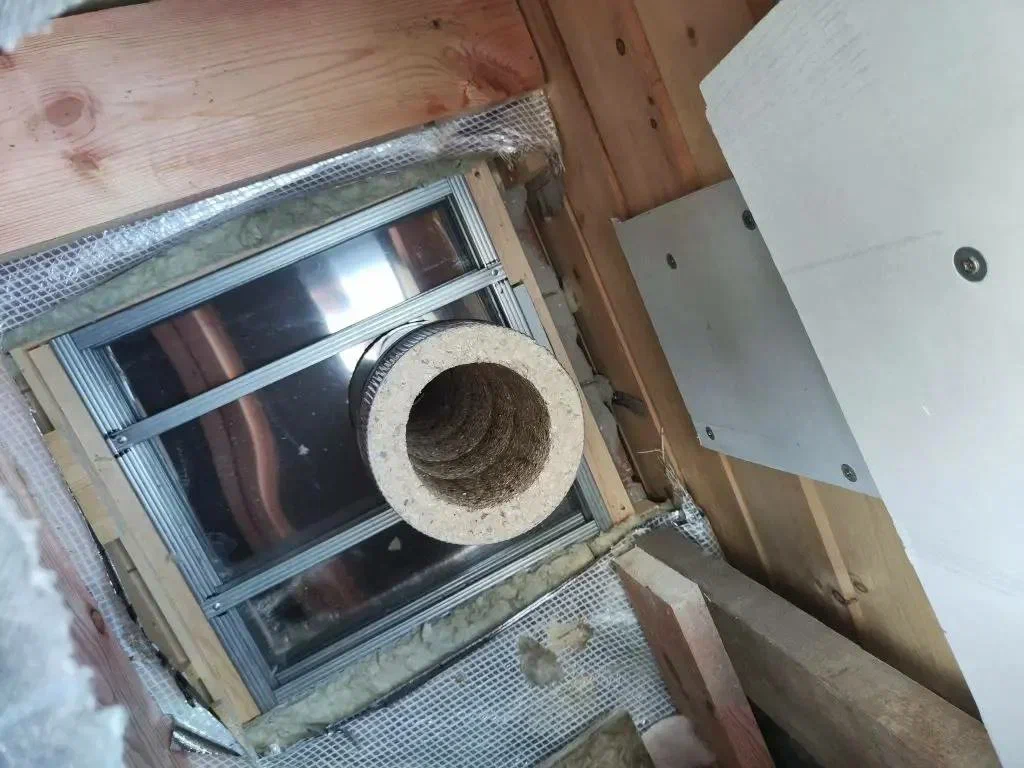

Проходка печной трубы через потолок

Проходка печной трубы через перекрытие — один из самых ответственных узлов в бане или деревянном доме. Ошибка здесь грозит не только потерей тепла, но и пожаром: древесина легко воспламеняется при длительном нагреве. В этой статье разберём, как грамотно организовать проходку, какие материалы использовать и на какие нормативы опираться, чтобы узел получился долговечным и безопасным.

Почему проходка — критичный узел.

Потолочное перекрытие в деревянных домах и банях — это, как правило, горючие материалы: балки, доски, утеплитель. Печная труба во время топки нагревается до высоких температур, а в случае интенсивного горения или засорения дымохода температура может быть экстремальной. Поэтому проходка должна решать сразу несколько задач:

Нормативные требования и безопасные расстояния

В России требования к противопожарным разделкам регламентируются СП 7.13130.2013 и правилами пожарной безопасности. Ключевые моменты:

• Противопожарная разделка — это утолщение стенки дымохода или изолирующий короб в месте прохода через перекрытие. Её размеры зависят от типа трубы и конструкции.
• Минимальные расстояния от нагретой поверхности до горючих материалов должны быть строго соблюдены. Для одноконтурных металлических труб эти расстояния существенно больше, чем для сэндвич-дымоходов.
• Конструкция разделки должна быть жёстко закреплена, но не должна жёстко связывать трубу с перекрытием: узел должен допускать небольшие смещения.

Варианты проходки: что выбрать

Одноконтурная труба без изоляции

Самый простой, но и самый опасный вариант. Для такой трубы противопожарная разделка должна быть максимально массивной — обычно это металлический короб, заполненный негорючим материалом, с большими отступами от трубы до дерева. Сегодня такой подход используют редко, в основном в старых печах.

Сэндвич-дымоход

Наиболее распространённое решение в современных банях и домах. Сэндвич состоит из внутренней трубы, слоя теплоизоляции (чаще всего базальтовой ваты) и внешней оболочки. Благодаря теплоизоляции температура внешней поверхности остаётся в безопасных пределах, и требования к разделкам становятся менее жёсткими.

Керамические дымоходы

Тяжёлые, долговечные и очень надёжные. Их часто используют в капитальных домах. Проходку делают по тем же принципам, но с учётом веса конструкции: узел должен быть рассчитан на нагрузку.

Как правильно сделать проходку через потолок

Пошаговый алгоритм, который подходит для большинства современных бань и домов:

1. Разметка и подготовка отверстия. Сначала определяют ось дымохода и размечают место прохода. Размер отверстия делают с запасом: противопожарная разделка должна иметь необходимые отступы от трубы до горючих материалов.

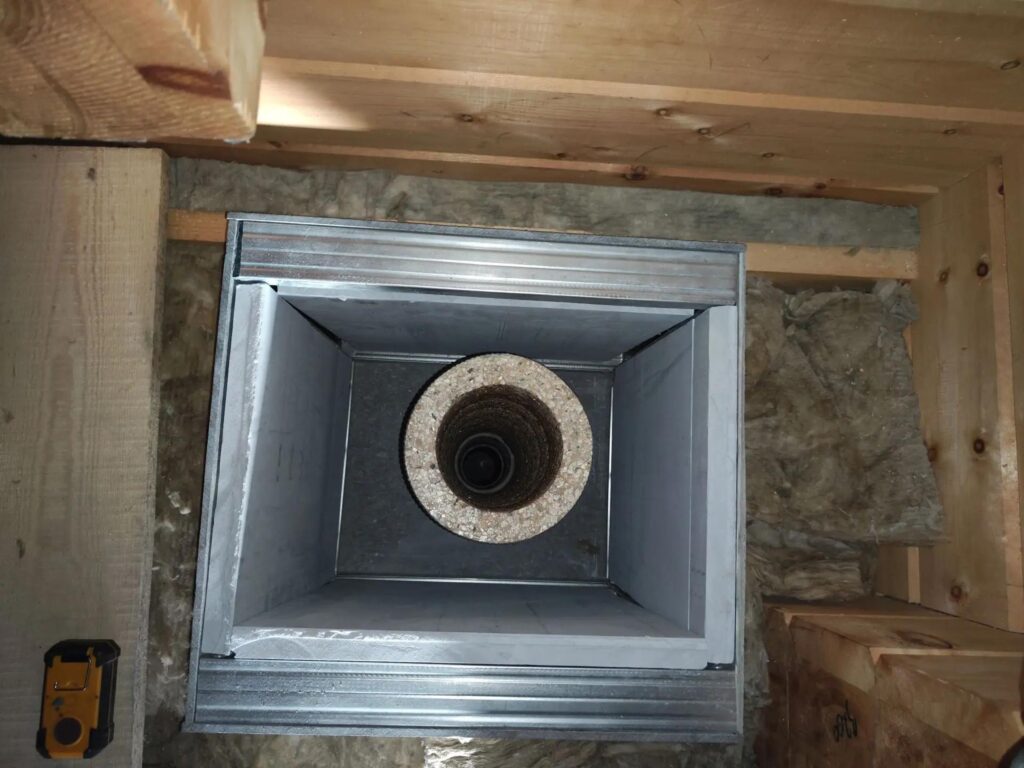

2. Установка проходного короба (узла ППУ). Это металлический короб с отверстиями под трубу. Короб закрепляют в перекрытии, но не жёстко «намертво» к балкам: важно оставить возможность для небольших смещений при усадке.
3. Заполнение короба негорючим теплоизолятором. Чаще всего используют базальтовую вату высокой плотности или керамзит. Материал должен плотно заполнять пространство, но не создавать избыточного давления на трубу.
4. Пропуск трубы через короб. Трубу монтируют строго по оси, без перекосов. Соединения элементов дымохода располагают вне перекрытия — так их проще контролировать.
5. Оформление узла с обеих сторон. Сверху и снизу проходку закрывают металлическими пластинами с вырезами под трубу. Пластины не должны прилегать вплотную к трубе — оставляют небольшой зазор на тепловое расширение.
6. Контроль герметичности и осмотр. После монтажа проверяют, нет ли щелей, через которые может уходить тепло или проникать дым.

Материалы: что действительно работает

• Базальтовая вата высокой плотности. Не горит, выдерживает высокие температуры, не даёт усадки со временем.
• Керамзит. Лёгкий, негорючий, хорошо заполняет объём. Минус — сложнее добиться плотного прилегания.
• Суперсил, огнеупорные маты. Применяются в особо ответственных местах, где возможен сильный нагрев.
• Металлические короба и пластины. Лучше брать из оцинкованной или нержавеющей стали: они долговечны и не боятся конденсата.

Частые ошибки и как их избежать

• Жёсткое крепление трубы к перекрытию. Из-за усадки деревянного дома труба может деформироваться или повредить узел. Решение — использовать скользящие крепления и оставлять технологические зазоры.
• Монтаж соединений внутри перекрытия. Если стык прогорит или разгерметизируется, обнаружить проблему будет сложно. Все стыки должны быть доступны для осмотра.
• Недостаточная толщина теплоизоляции. Экономия на базальтовой вате или неправильный подбор короба приводит к перегреву дерева.
• Игнорирование усадки. В новых срубах и домах из профилированного бруса усадка может быть значительной. Узел должен быть спроектирован с учётом этого фактора.

Особенности для домов из профилированного и клеёного бруса

В домах из профилированного или клеёного бруса усадка выражена по-разному, но она есть всегда. Поэтому при проходке трубы важно:

• Заложить запас по высоте. В некоторых случаях используют телескопические элементы или специальные компенсаторы, чтобы труба могла «двигаться» вместе с перекрытием.
• Не крепить жёстко к венцам. Крепление делают к независимым конструкциям или используют скользящие элементы.
• Контролировать состояние узла в первые 1–2 года. Усадка наиболее активна в этот период, и любые перекосы лучше выявить и устранить заранее.

Контроль качества и финальная проверка

Перед первой топкой обязательно проводят визуальный осмотр:

• Все металлические элементы должны быть надёжно закреплены, но без чрезмерного натяжения.
• Теплоизоляция плотно уложена, без пустот.
• Нет контакта горючих материалов с горячей поверхностью трубы.
• Стыки дымохода расположены вне перекрытия.
• Пластины и короба не имеют деформаций.

Первая протопка должна быть щадящей: так можно проверить, нет ли перегрева в районе проходки, не появляется ли запах горелого, не идёт ли дым через щели.
